REGIUS

Tradition trifft Moderne.

Klassisches und technisch ausgereiftes Modell aus dem süddeutschen Traditionswerk Autenried
Hohe Flexibilität bei der Sanierung sowie vereinfachte Verlegung durch einen Verschiebebereich von 21 mm
Hohe Wirtschaftlichkeit dank Großformat
Stützrippen sorgen für verbesserte Statik und Ableitung von eventuell entstehendem Kondenswasser
Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert
Flexibel eindeckbar in Reihe oder Verband

Hinweis: Bei diesem Modell erfolgte eine Farbumstellung beim Farbton NUANCE schieferton. Weitere Infos finden sie hier: Sortimentsinfos

Technische Daten

Größe (ca.)	295 x 475 mm
Deckbreite min. (ca.)	254 mm
Deckbreite i.M. (ca.)	255 mm
Deckbreite max. (ca.)	256 mm
Decklänge min. (ca.)	392 mm
Decklänge i.M. (ca.)	402 mm
Decklänge max. (ca.)	412 mm
Ziegelbedarf min. (ca.)	9.3 Stück/m²
Ziegelbedarf i.M. (ca.)	9.6 Stück/m²
Ziegelbedarf max. (ca.)	9.9 Stück/m²
Gewicht je Stück (ca.)	4.3 kg/Stück
Gewicht je m² (ca.)	40 kg/m²
Gewicht je Palette (ca.)	975 kg
Stück je Minipack	4 Stück
Stück je Palette	224 Stück

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °	Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 18 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 16 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 16 °	Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 14 °	Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10 °	Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
-	Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PA 2.4 Stück/lfm	LAF	85	80	75	75	70	70	65	65	65	60	55
PA 2.4 Stück/lfm	FLA	105	95	85	75	65	55	45	35	30	25	20
PF 2.5 Stück/lfm	LAF	95	90	85	75	75	70	70	65	60
PF 2.5 Stück/lfm	FLA	100	90	80	65	55	45	35	25	20
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PA 2.4 Stück/lfm	LAF	85	80	75	70	65	65	60	55	50	45	40
PA 2.4 Stück/lfm	FLA	115	105	95	85	75	65	55	45	40	35	30
PF 2.5 Stück/lfm	LAF	95	90	85	75	75	70	70	65	60
PF 2.5 Stück/lfm	FLA	110	100	90	75	65	55	45	35	30
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PA 2.4 Stück/lfm	LAF	80	75	70	65	60	55	50	45	40	35	30
PA 2.4 Stück/lfm	FLA	125	115	105	95	85	80	70	60	60	55	40
PF 2.5 Stück/lfm	LAF	90	85	80	70	70	60	60	55	50
PF 2.5 Stück/lfm	FLA	120	110	100	85	75	70	60	50	50

Sortiment für Dachentlüftungen und - durchdringungen

REG SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

REG SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

REG SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

REG SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

REG Antennendurchgang

REG Solar-Durchgangziegel

REG Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

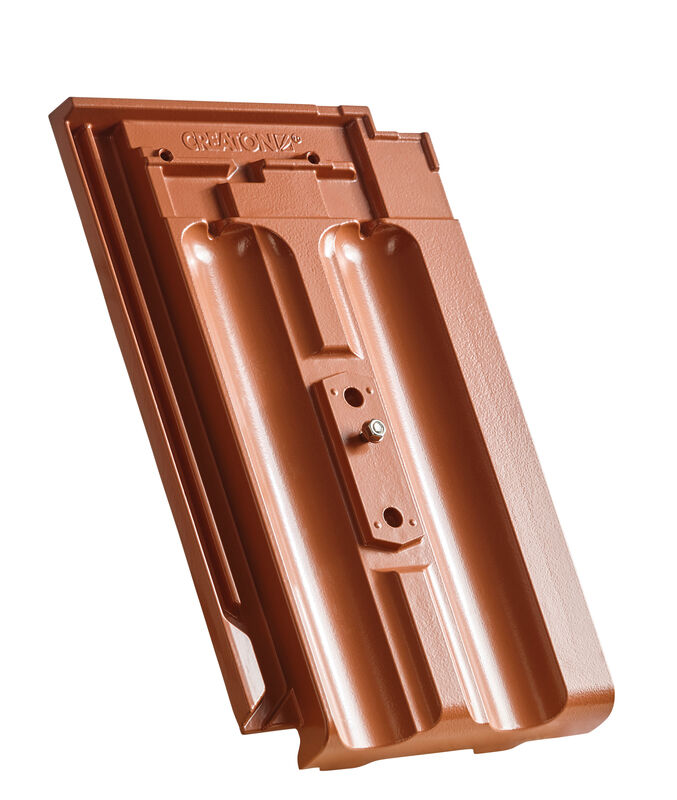

REG Alu-Grundelement

Solarelement-Halter GRUEL Standard (Ton)

REG System-Solarhalter-Set für Bohlenmontage

REG System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Schneenase Alu Typ 13

Sortiment für Dachdetails und Windsogsicherung

REG Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H2 30x50 (MZ3, REG, MEL)

Sturmklammer Zink-Alu Einhängeklammer Tpy H13 40x50 (FUT, PRE, TIT, BAL) / 40x60 (MEL, MZ3, REG)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)
